从一根聚合物细丝到可制造的高性能碳纤维 | 技术

数据截至 2026 年 10 月 10 日。文中性能数字一律连同其测量口径给出——单丝 / 管束 / 连续纤维、静态 / 动态、理论 / 实测、批次均值 / 规范下限。凡未能追溯到一手来源的说法，一律标注为待核验或不予采用。来源见文末参考文献。

一、先回答最直观的问题：碳纤维为什么强，又为什么难做？

可以把碳纤维想象成一束沿轴向排列、彼此错层堆叠并被少量无序碳连接的“皱褶石墨带”。模量主要受碳层沿纤维轴的取向和有序程度支配；强度则更像“最弱环节竞赛”：只要某处孔洞、夹杂、表面缺口或取向突变形成足够大的应力集中，整根脆性单丝就会断裂。

因此，高模与高强不是同一个优化问题：

提高热处理温度、取向和石墨层尺寸，通常有利于模量；
但非碳元素逸出、晶区粗化、孔洞长大或晶区—无序区失配，又可能降低强度；
减小丝径可降低遇到致命缺陷的概率，却增加纺丝稳定性、毛丝和断丝控制难度；
增强表面活性有利于树脂粘接，但过度氧化会在纤维表面制造新的强度缺口。

PAN基路线之所以占高性能碳纤维的绝大多数，并不是因为PAN最便宜，而是它同时提供了较高碳收率、可纺性、轴向取向继承和可控环化反应。1959年进藤昭男申请PAN碳纤维专利，其路线的碳收率达到约50%—60%，而当时粘胶路线约20%；东丽在1971年开始商业生产，标志着PAN路线由公共研究进入工业系统。

二、真正的技术主线：工艺不是串联步骤，而是一条“缺陷遗传链”

1. 聚合物与原丝：最终强度往往在进炉前已经被限定

工业PAN通常不是纯均聚物，而加入少量羧酸或乙烯基共聚单体，以调节可纺性和环化起始行为。公开LCA综述给出的典型共聚单体比例为2%—5%。分子量过低会削弱成丝强度，过高又会提高溶液黏度和缠结，使过滤、脱泡和凝固更困难；2022年的研究亦显示，最高分子量并不自动产生最佳内部结构，分子迁移性和缠结状态同样重要。

湿法或干喷湿法纺丝需要同时控制：

聚合物分子量及其分布；
溶液杂质、凝胶粒子和气泡；
喷丝孔一致性；
空气段拉伸、凝固浴扩散与溶剂—非溶剂交换；
水洗、热牵伸、干燥致密化和油剂。

这些变量最终写入原丝的径向密度、微孔、原纤结构和取向。2022年的电子显微研究把这种遗传关系描述为：致密、规则、紧密堆积的PAN原纤，更容易转化为连续的碳质纳米条带和高取向结构。东丽2022年公开专利的目标也不是一个新颖化学反应，而是在提高行进速度、扩大喷丝孔数量时，仍稳定获得高等级干喷湿纺原丝束，说明产能提升本身会反过来扰动质量窗口。

2. 预氧化：慢，不是因为炉温不够高，而是因为反应太快

PAN在约200—300°C空气中经历环化、脱氢、氧化和交联，从热塑性链转为不熔的梯形结构；工业停留时间通常约1—2小时，并持续受张力约束。矛盾在于：

环化强烈放热，升温过快会局部热失控、粘连和断丝；
氧必须由表面向芯部扩散，粗丝、大丝束或通风不足会形成皮芯差；
张力过小导致收缩和失向，过大又会在尚未充分交联时引发断裂；
“密度达到目标”并不保证反应路径、自由基状态和径向均匀性相同。

Hexcel公开的横截面拉曼结果表明，大直径丝会出现表面氧化较深、中心反应不足的皮芯差，而小直径丝更均匀；其工业经验给出的氧化纤维密度窗口约为1.32—1.44 g/cm³。这就是实验室薄膜DSC、单根纤维实验难以直接外推到数千根丝束和米级宽炉膛的原因。

3. 碳化与石墨化：让结构有序，但不能让缺陷消失

稳定丝先经过低温脱焦/预碳化，再在惰性气氛下高温碳化。典型工业描述为约1000°C低温段和1500—1800°C高温段；若追求高模量，还会进入更高温石墨化段。氮、氢、氧以气体形式逸出，纤维质量损失通常约41%—55%；制造1 kg碳纤维的模型平均需要约1.95 kg PAN原丝。

热处理使sp²碳层增长、层间距下降并沿轴向排列，但“晶粒越大越好”并不成立。2025年《Carbon》研究利用WAXD和SAXS建立温度—时间主曲线，发现表层结构和径向异质性与强度显著相关；其最优条件为1300°C、2 min，所得强度3.97 GPa、模量234 GPa。这说明性能来自晶区、无序连接区和孔隙的联合最优化，不是单一石墨化指标最大化。

2025年另一项拉伸—碳化研究在1400°C施加0%、5%、10%、15%牵伸，随后于2400°C无张力石墨化1 h；10%牵伸样品达到约2.44 GPa和408.6 GPa，而15%过牵伸反而引入缺陷。结论非常工程化：张力存在最佳窗口，而且窗口会随前序稳定度、炉温、停留时间和丝束摩擦状态移动。

4. 表面处理与上浆：最后几微米决定复合材料是否兑现纤维性能

碳化后的表面化学惰性，工业上常采用水系电化学阳极氧化，提高含氧官能团和润湿性；随后上浆减少毛丝和摩擦，并让纤维与特定环氧、双马来酰亚胺、热塑性或乙烯基酯体系相容。

2024年的连续产线研究比较未上浆、环氧上浆和乙烯基酯上浆：两种上浆使表面活性碳比例分别提高11.28和20.26个百分点；GB/T方法测得层间剪切强度由108 MPa升至约118和129.7 MPa。乙烯基酯体系相对未上浆纤维还使开孔压缩强度提高14.6%，但对冲击后压缩的改善有限。这表明界面设计不是简单追求“粘得最牢”，而是要在载荷传递、裂纹偏转、残余应力、耐湿热与加工保护之间求平衡。

三、高强、高模及高强高模兼顾：共识与争议

较强共识

取向决定模量上限。轴向石墨层取向提高，弹性模量通常上升；张力控制是从预氧化到高温段始终有效的结构旋钮。
致命缺陷控制强度。强度具有显著尺度和标距效应，应报告单丝直径、标距、样本量和Weibull分布，而不能只给最高值。
孔洞不仅减少承载面积，还启动裂纹。尤其是沿轴向的微孔、表面缺口和径向结构突变。
皮芯差通常有害。它意味着反应程度、模量和收缩不一致，形成内应力；但“完全均匀”是否总是最优，仍取决于目标性能和界面设计。
高温既能增序，也能造孔。 2025年aqPAM研究中，升高终碳化温度使模量由229增至263 GPa，却使强度由3.19降至2.78 GPa，作者将其部分归因于含氮组分逸出带来的微孔。

尚未统一的部分

Raman的 (I_D/I_G) 不能跨材料、激光波长和有序度区间直接当作统一“缺陷尺”；在高度无序碳、乱层碳和石墨化碳中，其物理含义并不完全相同。
“无定形碳”并非纯粹有害。它可能连接石墨层、钝化裂纹，也可能构成软弱相；关键在其数量、连续性和与晶区的拓扑关系。
晶区尺寸与强度不是单调关系。晶区长大可以提高模量，却可能减少能够耗散或偏转裂纹的界面，并伴随孔洞粗化。
商业高强纤维的精确缺陷谱、炉温—张力曲线和前驱体配方高度专有，公开论文往往只能解释局部因果，难以完整反演商业工艺。

四、2022—2026代表性论文拆解：突破在哪里，离制造还有多远？

工作	论文解决的问题	主要结果	成熟度与放大障碍
Nguyen等，2024	衣康酸共聚量如何同时改变放热、能耗和性能	0.3—3 wt% IA，中试连续转化；高IA使稳定化能耗降低7%，最高配方强度提高20%	中试连续证据；仍需验证长期聚合批次、喷丝板污染、废气组成及产品认证
Choi等，2025	用微晶—孔隙演化而非经验温度优化碳化	1300°C、2 min；3.97 GPa、234 GPa	论文级连续/短时工艺优化；尚不能代表商业高强等级
Morishita等，2025	用水溶性前驱体避开有机溶剂并缩短稳定化	aqPAM/AN/AA在330°C稳定12 min，单丝平均3.19 GPa、229 GPa；JIS R7606，25 mm标距、1 mm/min；3200丝、长度≥15 m	短束连续验证；作者报告Weibull模数3.5，低于T300对照5.9；丝束、长度、表面磷残留、上浆和长期运行仍待证明
Luo等，2024	木质素为何难以形成取向碳结构	通过热—力化学耦合，纯有机溶剂木质素在700°C达到2.456 GPa、236 GPa；按ASTM C1557测试20根单丝	实验室概念验证；样束仅约2 cm，稳定化基准长达10 h，张力需随软化和交联多次调整，尚非连续工业窗口
Brown等，2023	UHMWPE磺化时张力能否保留取向	135°C浓硫酸处理7 h；10 MPa稳定张力样品最高469.5 MPa、62.8 GPa；论文的3.31 GPa是按10 nm缺陷推算，不是实测值	实验室探索；酸扩散慢、丝间熔并、微米级孔洞和酸处理安全构成主要障碍
Bogar等，2023	如何在线判断预氧化程度	连续热机械线上，FTIR相对环化指数和EPR自由基浓度可作为密度软传感器候选	连续线方法验证；软传感器需跨原丝、炉型、老化状态重新标定

特别值得警惕的是“绿色前驱体”的成本推断。木质素论文给出10,000 t/a假设工厂的初步成本估算，但成本对稳定化时间极敏感：由10 h降至5 h，模型成本才从4.17美元/lb降至2.92美元/lb。这不是现有工厂报价，而是边界条件明确的TEA情景。

五、商业产品与论文纪录必须分开看

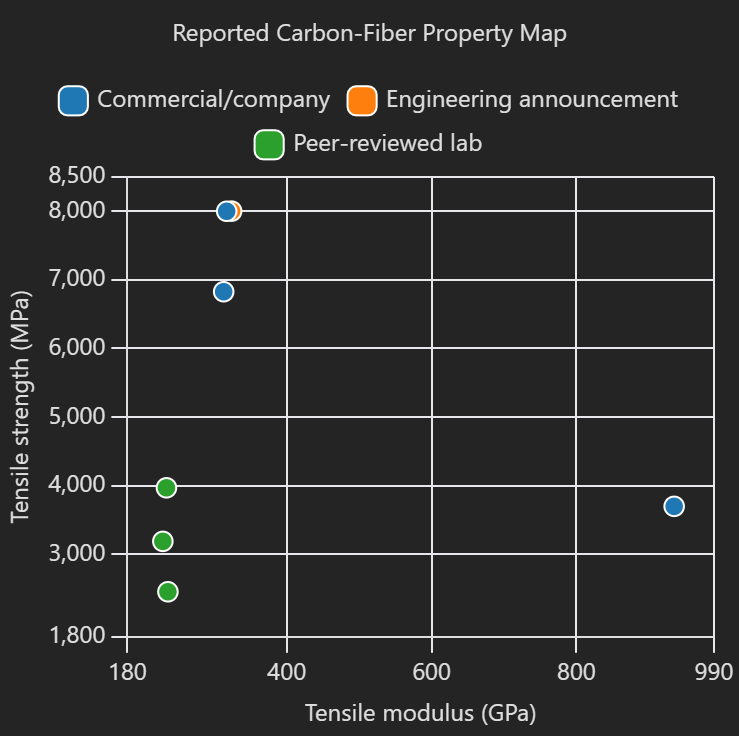

图中数据来自不同测试标准、标距、丝束状态和证据层级，只用于显示技术空间，不能当排行榜：

东丽T1200公司数据为12K、强度1160 ksi（约8.0 GPa）、模量46 Msi（约317 GPa）、断裂应变2.5%；公司称其较T1100强度提高逾10%。
Hexcel IM10数据表给出12K、6826 MPa、313 GPa、4.4 μm；这些是代表性产品数据，不是所有批次的规范下限。
中复神鹰2026年公告称SYT80达到8000 MPa、324 GPa、2.5%，实现百吨级制备；但公告同时明确其仍处于市场推广和应用评价阶段，客户认证和销售存在不确定性。
中间相沥青产品展示的是另一条性能轴：三菱K13D2U公开值为3700 MPa、935 GPa、轴向导热率800 W/(m·K)。它证明超高模量和导热潜力，却不等于PAN高强纤维的通用替代品。
「T1400」不存在。截至 2026 年 10 月，在东丽官方产品谱系、官方数据表、相关专利与同行评议论文中，均检索不到任何名为 T1400 的一手记载；东丽 T 系列当前公开的最高牌号是 T1200。
东丽 T1200 的公开状态是”开发成功”而非”已量产”。官方新闻稿（2023 年 10 月）的用词为 developed，技术路线被表述为”纳米级结构控制”；中、美、日官方数据表目前最高仍只列到 T1100GC/SC（7000 MPa），而欧洲产品选型器已收录 T1200（8000 MPa）。选型器收录不等于量产，更不等于客户认证——这两份文档属于不同状态层级，不能相互替代。

“T1400”这个型号可追溯的最早出处，是 2024 年 2 月一篇中文自媒体短文，文中称”现在 T 级最高的是日本东丽 T1400”，但未给出任何来源。此后该说法被文库类内容二次加工，并被”补齐”出一组具体参数（拉伸强度 8056 MPa、模量 304 GPa、密度 1.78、伸长率 2.1%）——这组数字实为把 T1100 与 T1200 的公开数据拼合而成。混淆点在传播链中清晰可见：同一篇内容里同时出现了”铂影 T1400”无人直升机（联合飞机集团产品，最大起飞重量 1400 kg，2025 年 10 月首航）。也就是说，“T1400 碳纤维”很可能是”无人机型号 T1400”与”碳纤维牌号 T1200”两个无关信息嫁接的产物。这恰好印证第十节的 E 级定义：型号代际传闻必须与有测试条件的纪录严格分开。

六、比强度的天花板：从碳纤维到碳纳米管

要检验一种材料到底有多强，最直接的办法是把它放进一个对性能极端贪婪的场景里。太空电梯就是这样一个场景：一条缆绳一端固定在地面，另一端延伸到地球同步轨道之外，在引力与离心力之间被绷紧，还要在太空环境中长期承受循环载荷。

这里出现了一个容易被读错的指标——比强度，即单位质量上的强度。它和抗拉强度不是一回事：同样 7000 MPa 的纤维，密度从 1.79 降到 1.6，比强度就提高约 12%。所以比较材料时，必须同时交代强度和密度两个条件，缺一个数字就没有意义。

围绕这个指标，有一组流传很广、但需要澄清的数字。中文材料里常见”美国国家航空航天局提出的标准，太空电梯缆绳材料的比强度至少要达到 7.5 GPa/(g/cm³)“的说法。追溯源头可以发现，7.5 这个数字来自 2005 年启动的”超强纤维挑战竞赛”（Strong Tether Challenge）。该赛事由 Spaceward 基金会承办、NASA 百年挑战计划出资，7.5 GPa/(g/cm³) 是其中最高奖级的硬性门槛（另有 5.0 的较低档），奖金 100 万美元；2011 年 8 月那一届照常举办，但没有队伍达标，此后未再续期。也就是说，7.5 是一项竞赛的悬赏门槛，而不是太空电梯缆绳的工程标准——学界讨论缆绳材料时的起点通常在 30 至 100 GPa/(g/cm³) 量级。把一项竞赛的悬赏值读成一项工程标准，是这类材料叙事里最常见的一处误读。

既然 7.5 不是工程标准，那缆绳材料的真实候选有哪些？国际太空电梯联盟（ISEC）给出的答案是三种：碳纳米管、六方氮化硼、单晶石墨烯——并明确认为单晶石墨烯目前最有前景。它的理由不在强度（三者的理论强度都够），而在制造可行性：碳纳米管目前只能做到亚米级，且速度极慢，按 ISEC 的估算，要做出一米长的纳米管需要 11 天；而多晶石墨烯已经能连续做出公里级、速度约 2 米每分钟。ISEC 同时给出缆绳的尺度量级：长约 10 万公里，厚度接近保鲜膜。

不过石墨烯路线也有自己的硬伤，而且和碳纳米管是同一类问题。ISEC 的攀爬器—缆索界面研究组发现，石墨烯超层压体层间的范德华键，比支撑 20 吨攀爬器所需的强度弱约 35 倍，会导致层间滑移。这与碳纳米管纤维”管间先滑移、管本身还没断”的失效模式如出一辙——层间或管间的弱结合，是这类超强材料共同的瓶颈，而不是某一种材料独有的缺陷。

在这个指标上，各类材料的位置大致如下（单位 GPa/(g/cm³)）：钢丝绳约 0.20—0.28，碳纤维 0.5—3.5，高分子纤维 0.28—4.14，碳纳米管理论值 62.5。其中碳纤维与高分子纤维的区间来自清华大学 2018 年的公开报道。也就是说，碳纤维已经比钢丝绳高出十倍量级，但离 7.5 这个悬赏目标仍有明显距离——按东丽 T1100G 的官方数据表（以纤维束浸胶纱法测得拉伸强度 7000 MPa、密度 1.79 g/cm³，属批次均值）换算，其比强度约为 3.9。

真正的跃迁发生在碳纳米管这条线上。单根碳纳米管的拉伸强度理论值超过 100 GPa、杨氏模量超过 1 TPa。但困难在于，纳米尺度的优异性能很难传递到宏观纤维中：截至 2018 年的公开统计，已报道的碳纳米管纤维强度只有 0.5—11.5 GPa、比强度 0.3—7 GPa/(g/cm³)。原因不是管本身不够强，而是纤维中的碳纳米管长度不足、取向杂乱，受力时管与管之间先发生滑移，管本身还没断，整体就已经失效。

近十年的进展，基本都在解决这一个问题：

2018 年，清华大学化工系魏飞团队与航天航空学院李喜德团队合作，用原位气流聚焦方法制备出厘米级、结构完美且平行排列的超长碳纳米管管束，并通过”同步张弛”策略释放管间初始应力，把管束拉伸强度提高到 80 GPa 以上，接近单根碳纳米管的强度。成果发表于《自然·纳米技术》，审稿人评价为里程碑式进展。
2020 年，清华大学魏飞、张如范团队在《科学》上报告了单根厘米级碳纳米管的耐疲劳性能：在大应变循环拉伸条件下可被连续拉伸上亿次而不发生断裂，去除载荷后仍能保持初始的超高抗拉强度。其疲劳破坏呈现整体破坏特征，不存在损伤累积过程，初始缺陷的生成主导疲劳寿命。
2023 年，清华大学化工系张如范课题组通过基底拦截导向策略，把超长碳纳米管阵列密度提升到约 6700 根/毫米（较传统方法提高 2—3 个数量级），成果发表于《纳米快报》；2024 年，该课题组又报道了用浮游双金属催化剂可控制备超长碳纳米管阵列的方法，成果发表于《先进材料》。同年，北京大学张锦团队与中国科学院力学研究所等单位合作，把碳纳米管纤维的动态强度做到 14 GPa，成果发表于《科学》——这里需注意是动态加载条件下的强度，与静态拉伸口径不同。2025 年，中国科学院苏州纳米所张永毅、李清文团队把连续碳纳米管纤维的平均比强度做到 4.1 N/tex（公里级、静态、平均值），这一数值已超过东丽 T1100 碳纤维（约 3.9 N/tex），是这条时间线上最贴近工程可用口径的纪录，成果发表于《纳米研究》。
2025 年，清华大学魏飞团队提出基于二氧化钛纳米粒子的范德华焊接方法，在常压常温下实现了近乎不损伤结构的碳纳米管连接，焊接样品的平均破断强度达到 116.8 ± 3.6 GPa，接近单根碳纳米管的理论值，而焊料质量比可低至约 1%，最大程度保留了低密度优势。成果发表于《先进材料》。
2026 年，华东理工大学机械与动力工程学院王健农教授课题组用高速乙醇流体对碳纳米管纤维进行连续冲刷与拉伸，通过改善取向度和堆积密度来增强管间载荷传递，把纤维拉伸强度做到 12.5 GPa、比强度 7.5×10⁶ N·m·kg⁻¹——换算后正好是 7.5 GPa/(g/cm³)，与 2005 年那项挑战赛最高奖级、直到 2011 年仍未有人达成的门槛数值相同。该纤维同时具有 370 GPa 的杨氏模量、868—968 W/(m·K) 的面内热导率，并被制成 75 厘米长的绳索悬挂 20 公斤砝码、持续加载一周以上未断。成果发表于《自然·通讯》。

需要克制的是最后这一步的解读。单根强度、管束强度、纤维强度、缆绳强度是四个不同层级的量，中间隔着取向度、缺陷统计、接头可靠性和长度放大。12.5 GPa 的纤维强度说明的是”碳纳米管的性能可以被传递到宏观尺度”，而不是”太空电梯的缆绳已经可造”——一条 10 万公里量级的缆绳（以大林组的太空电梯概念为例，设计长度约 9.6 万公里）所面临的缺陷概率、空间环境老化与长期可靠性，都不是短样品的拉伸数据能够回答的。

这一节的意义，与其说给出”碳纳米管将取代碳纤维”的结论，不如说是把本文开头那个方法论再确认一次：任何材料的强度数字，都要连同它的密度、测试标距、样品形态和所处层级一起读。碳纤维的比强度天花板并没有被推翻，它只是第一次被清楚地量了出来。

七、碳纳米管：结构、制备与工程化现实

1. 结构决定一切：手性直接决定导电类型

碳纳米管是石墨烯片层卷成的无缝中空管。按管壁数分为单壁（SWCNT，直径约 0.4—2 nm）、双壁（DWCNT）与多壁（MWCNT，外径约 2—100 nm、管壁 2—50 层）。

它有一个别的结构材料没有的特点：几何参数直接决定电子性质。用一对整数 (n, m) 描述石墨烯片的卷曲方式，当 (n−m) 能被 3 整除时呈金属性，否则呈半导体性。这意味着同一批产物里可能同时存在金属管和半导体管——对电子器件是麻烦，对结构材料则无关紧要。目前通过密度梯度超速离心等分离手段，半导体型单壁管的纯度可以做到 99.9% 以上（《纳米粒子研究杂志》2026 年）。

碳纳米管由 NEC 筑波研究所的饭岛澄男于 1991 年正式报道（《自然》354 卷 56—58 页）。更早的类似观察可追溯到 1952 年与 1970 年代，但当时未被界定为同一类材料。

2. 结构—性能关系：三档数字必须分开

性能项	理论本征值	实测值	测试条件
抗拉强度	100—200 GPa	单根单壁管 25—66 GPa	结构确定的单壁管，室温单根拉伸
抗拉强度	—	单根多壁管 11—63 GPa	单根拉伸
抗拉强度	—	毫米级长多壁管平均 0.85 GPa	毫米长单根，平均
杨氏模量	约 1 TPa	约 1.28 TPa	单根多壁管，透射电镜弯曲法
电流承载能力	—	约 10⁹ A/cm²	单根多壁管
轴向导热率	—	约 3000 W/(m·K)	单根单壁管，拉曼测量

这里有一处必须说清：“100—200 GPa”是缺陷自由的单壁管理论本征值，不是任何宏观材料能兑现的指标。 2019 年《自然·通讯》的一项研究（Takakura 等）对 16 根结构确定的单壁管做了单根拉伸，实测只有 25—66 GPa，并发现强度取决于手性结构——小直径、接近扶手椅型的管子强度最高。把理论值当成材料性能来引用，是这一领域最常见的一类夸大。

3. 制备与组装：从克级到连续纤维

制备端有三条经典路线：电弧放电法、激光烧蚀法、化学气相沉积（CVD）。其中只有 CVD 具备放大与连续化的能力，因此成为工业主流。CVD 又分两条路：

浮动催化剂法（FCCVD）：催化剂在气相中成核，碳纳米管在气流中生长并直接成纤，可实现连续直接纺丝，是当前碳纳米管纤维规模化制备的主流路线。
基底生长法：在基底上生长，取向和密度可控、产物质量高，但产能受限，多用于电子器件与阵列。

超长碳纳米管的生长长期受制于一个被称为”风筝机制”的过程：催化剂颗粒附着在管顶端，气流把管尖抬起并沿流向排列，使管稳定伸长。这一机制对温度和气流速率极其敏感（最优条件约 930 °C、455 sccm），生长窗口很窄，产率长期偏低。

手性选择性生长目前只能做到部分富集，无法任意指定单一手性。已有报道实现了 (6,5) 管的高选择性生长。

组装端的路线谱系：

方法	起点	代表团队	连续化
湿法纺丝	2004 年	Rice 大学 Smalley 团队与宾夕法尼亚大学	是
阵列纺丝	—	从垂直碳纳米管阵列中抽出加捻	受阵列生长面积限制
浮动催化剂直接纺丝	2004 年	剑桥大学 Windle 团队	是，最接近工业化
流体力学法	2026 年	华东理工大学王健农课题组	是

4. 尺度悖论：为什么单根的性能传不到宏观

这是整条技术路线的核心难题。单根碳纳米管的强度可以到几十 GPa，做成纤维后往往掉到几 GPa。原因不在管本身，而在管与管之间。

碳纳米管之间只靠范德华力搭接。理论计算表明，洁净管间的剪切强度不到 0.24 MPa——小到可以忽略；实际的抗剪能力主要来自管端缺陷与官能团的”钉扎”效应（《纳米快报》2014 年）。这个数字意味着：受力时管与管之间会先滑移，而不是管本身被拉断。

实测也印证了这一点：碳纳米管纤维与环氧树脂的界面剪切强度只有 14.4 MPa（《复合材料科学与技术》2012 年）。要让载荷有效传递到每一根管上，所需的临界管长极大，而实际可制得的管长有限，于是多数管在断裂前就先滑移了。

所以两者的瓶颈完全不同：碳纤维的瓶颈是缺陷与皮芯差——结构不完美，强度被缺陷打折；碳纳米管的瓶颈是长度、取向与界面——单根近乎完美，但组装体受管间滑移限制。碳纤维靠”把缺陷减到最少、取向做到最高”逼近 7 GPa；碳纳米管靠”把管间作用做强、取向与致密做到极致”逼近单根强度。两条路线的本质不同。

5. 应用光谱与产业现实

碳纳米管的产业现状有一个最容易误读的地方：它的产能几乎全部指向电池导电剂，而不是结构纤维。

全球碳纳米管最大的市场是锂电池导电浆料——替代炭黑，仅占正极材料质量的 0.5%—1.5%。中国天奈科技在国内导电浆料市场的份额约 53.2%（2024 年），韩国 LG 化学、日本 Zeon 与 Resonac、卢森堡 OCSiAl 也都在这个方向。这些产能与结构纤维属于两条完全不同的产业链，不能互相佐证。

应用方向	成熟度	代表机构 / 企业
电池导电剂	规模应用	天奈科技、LG 化学、Zeon、OCSiAl
透明导电膜	小批量	芬兰 Canatu（汽车辅助驾驶加热膜）
导热界面材料	规模应用（细分）	多家
复合材料增强相	实验室到中试	Huntsman（Miralon）
碳基芯片与晶体管	实验室	北京大学彭练矛、张志勇团队
超强结构纤维	实验室	清华大学、北京大学、华东理工大学、中国科学院苏州纳米所

碳纳米管高强度结构纤维尚未商业化。目前所有 12.5—14 GPa 级成果都是实验室样品。最接近商品化的是 Huntsman 的 Miralon，但它只是一个 30 吨/年的中试厂，产品定位是导电、轻质的功能性材料（纱线、片材、胶带），并未宣称替代碳纤维做结构承力件。

与碳纤维的产业成熟度对照：

维度	碳纤维	碳纳米管结构纤维
全球产能	数十万吨级	无商业产能
成本	约 15—30 美元/公斤（工业级）	无稳定市场价
认证体系	航空航天级认证成熟	尚未起步
应用规模	航天、风电、体育器材、汽车	实验室样品

6. 交叉：碳纳米管改性碳纤维

一个比”取代”更现实的方向，是用碳纳米管改性碳纤维。在碳纤维表面接枝或生长碳纳米管，可以延迟纤维劈裂、提高界面剪切强度。已有研究报告，碳纳米管与壳聚糖协同改性的碳纤维复合材料，界面剪切强度提升了 186.9%、达到 123.65 MPa（《聚合物》2023 年）。

不过整体格局是”界面性能显著提升、纤维本体强度提升有限”——碳纳米管在这里的作用是改性界面，而不是直接提高碳纤维本身的强度。

八、日本、美国、欧洲、中国：不是四场同一规则的竞赛

日本：前驱体—纤维—界面—应用一体化

日本路线的公开特征是长期累积的PAN原丝、纳米缺陷控制、产品谱系及复合材料认证能力。T1200代表“在约中模量区继续压低致命缺陷”的高强路线；Toyota Central R&D的aqPAM工作则从溶剂和稳定化能耗重构前驱体化学。日本同时保有沥青基超高模量/高导热商业谱系。

美国：航空级产品与低成本替代前驱体并行

Hexcel等企业延续高强中模商业产品；大学和DOE支持的研究则更强调PE、木质素等低成本路线及汽车、储氢场景。UHMWPE研究由美国能源部氢与燃料电池技术办公室资助，但结果也显示替代前驱体当前仍主要受稳定化时间和缺陷控制限制。

欧洲：过程科学、装备、在线表征与生命周期方法突出

德累斯顿团队把FTIR/EPR软传感器、热机械模型和连续稳定化结合；Fraunhofer体系还开发面向回收碳纤维非织造物的涡流在线取向和面密度检测。欧洲公开研究的优势更像“把生产线变成可观测、可建模系统”，而不是只发布单丝纪录。

中国：从工艺可用转向工程一致性和产品验证

公开论文覆盖大丝束预氧化、连续炉建模、表面与上浆适配。48K大丝束研究在50 min连续预氧化条件下得到4240 MPa、244 GPa，同时发现其化学热应力为24K的1.13—1.43倍，说明放大后热—力耦合并非线性复制。2026年SYT80公告提供了百吨级工程化证据，但尚不能替代航空级长期批次、复材数据库和客户认证证据。

这里需要再拆一层量级，把”产能”与”牌号”分开。“万吨级 T1200”的说法混淆了两个不同的产业区间：中国现有的万吨级碳纤维产线——吉林化纤国兴、上海石化内蒙古基地（48K 大丝束，单线设计产能超 3000 吨）、中复神鹰西宁基地——生产的是大丝束工业级牌号，上海石化 48K 明确为 T700 级及以上，主要服务风电叶片、储氢与轨道交通；而 T1200 属于高端小丝束，产能从千吨级（T800/T1000）到百吨级（T1100/T1200）递减，全球范围内也只有百吨级规模，因此”万吨级 T1200”这一说法在事实上并不成立。评估一款高端牌号的真实状态，至少要区分四层：①产线与规划产能（设计能力）；②实际达产产量；③稳定批量供货；④通过客户认证。以中复神鹰 SYT80（T1200 级）为例，公开公告只支持第一层与部分第二层，即”实现百吨级制备”；公告同时明确其”处于市场推广和应用评价阶段”，并提示”存在客户认证进度及未来销售价格波动等不确定性”；工信部 2026 年的表述同样限定为”百吨级量产”。把”工程化量产”直接读成”稳定批量供货”或”已获客户认证”，是本领域最常见的一类夸大。

九、制造装备为何常常比一篇好论文更难复制？

一条稳定生产线需要同时闭环控制：

喷丝板压差、凝固浴浓度与温度；
每束、每辊及跨幅张力；
氧化炉多区温度、风速、氧浓度和废气；
低温段焦油与含氮挥发物排出；
高温炉密封、氮气纯度、炉口氧侵入；
表面处理电荷量、清洗、上浆固含和干燥；
毛丝、断丝、线密度、密度和强度统计过程能力。

2023年的EMD-LSTM研究将模型应用于生产线六台氧化炉，根据加热功率预测温度，报告平均RMSE 0.0153°C、MAE 0.0117°C。但这类高精度首先说明模型能重建特定产线数据关系；在没有跨炉型、跨季节、传感器漂移和异常工况验证前，不应直接称为通用数字孪生。

十、回收和低碳：不能只看“纤维还在不在”

回收路线应同时评价树脂去除率、纤维长度、表面损伤、上浆重建、织物形态、复材性能和单位能耗。

2025年的空气气氛热解研究以过期T650预浸料为对象，在500°C、2.5 h取得其试验最优窗口；600°C会明显氧化纤维，450°C则需约6 h。回收织物重新灌注后，复合板拉伸强度和模量分别保留约73.3%和93.5%，而摘要中的单纤维回收率口径为88%和97%，两组数字不可混用。这也揭示了循环利用的关键：保住单丝模量不等于恢复原复材性能，因为纤维表面、织物完整性、树脂体系和孔隙会再次限制压缩及层间性能。

十一、证据分级与最终判断

证据等级

A级：同行评议原始论文，完整报告试样、标距、样本数和表征；
B级：企业产品数据表、官方专利和政府项目资料；
C级：企业工程化公告——可证明某一规模事件，但不等同客户认证和稳定销售；
D级： TEA、LCA情景或断裂力学外推；
E级：媒体转述、“T某某代际”传闻和无测试条件的纪录。

上述分级在本文的核验中已有两个实例。东丽”T1400”属于典型的 E 级传闻：无任何一手来源、参数系由其他牌号数据拼合、并与无关产品型号嫁接。而”万吨级 T1200”则属于把 C 级工程化公告（百吨级制备）越读为稳定批量供货与客户认证。两类错误方向相反——一个向上虚构型号，一个向上夸大量级——但成因相同：都没有把证据层级与量级口径分开陈述。

结论

未来五年的主战场不只是把强度从8 GPa继续推高，而是同时推进四件事：

原丝零缺陷化：过滤、纺丝、凝固和致密化决定强度天花板；
稳定化提速但不制造皮芯差：共聚单体、水系前驱体、软传感器和新型加热是关键；
热—张力—传质协同：从固定配方转向模型约束下的动态工艺窗；
从单丝指标转向系统性能：上浆、树脂、压缩、冲击、疲劳、回收和认证必须与纤维同步设计。

最成熟的高性能主线仍是PAN；沥青基在超高模量与导热领域具有不可替代性；aqPAM是当前最值得关注的低溶剂、快速稳定化候选；木质素证明了热—力化学可能重塑传统认知，但距离连续化最远的障碍仍是数小时稳定化和动态张力控制；PE路线则尚未跨越酸扩散、熔并和孔洞三个工程门槛。真正决定下一代碳纤维产业格局的，不会是某一次单丝纪录，而是谁能把缺陷统计、连续装备、能耗、界面和认证同时闭合成稳定制造系统。

方法说明

写作口径：本文所有性能数字均标注测量状态与来源机构。碳纤维的强度值区分单丝、浸胶纱与复合材料层压板三个口径；碳纳米管的强度值区分理论本征值、实测单根值、管束值与连续纤维值。两者不可跨口径直接比较。
证据分级：全文按 A（同行评议原始论文）、B（机构官网 / 官方文档 / 上市公司公告）、C（企业工程化公告）、D（情景推演）、E（媒体转述）五级标注。企业宣称的性能一律标为厂商口径。
未能核实的项：少数流传较广但无法追溯到原始文献的数字，已在正文中说明其来源性质或不予采用。
图像：文中两张图分别展示工艺路径与不同测试条件下的强度—模量分布，数据来自不同测试标准与样品状态，只用于显示技术空间，不能当作排行榜。

参考文献

碳纤维：工艺、结构与性能

Nguyen L.T.N., Creighton C., Nunna S., Maghe M., Groetsch T., Varley R.J. PAN-precursor to carbon fibre: An investigation of manufacture and material properties for varying comonomer composition. Polymer Degradation and Stability, 2024, 227, 110835. 10.1016/j.polymdegradstab.2024.110835
Choi J. 等. Optimization of the carbonization process based on the evolution of microstructural components of polyacrylonitrile (PAN)-based fibers. Carbon, 2025, 235, 120058. 10.1016/j.carbon.2025.120058
Morishita T. 等. Carbon fibre production using an ecofriendly water-soluble precursor. Nature Communications, 2025, 16, 59841. 10.1038/s41467-025-59841-9
Luo Y. 等. Introducing thermo-mechanochemistry of lignin enabled the production of high-quality low-cost carbon fiber. Green Chemistry, 2024, 26(6), 3281–3300. 10.1039/d3gc04288j
Brown K.R., Love-Baker C., Harrell T.M., Li X. Effect of tension during sulfonation stabilization for UHMWPE-derived carbon fibers. Journal of Polymer Research, 2023, 30(12), 445. 10.1007/s10965-023-03829-w
Sadeghi Bogar M. 等. Sensitivity of Offline and Inline Indicators for Fiber Stretching in Continuous Polyacrylonitrile Stabilization. Fibers, 2023, 11(8), 68. 10.3390/fib11080068
Yu S. 等. Draw-Induced Structural Optimization of PAN-Based Carbon Fibers During High-Temperature Carbonization. Nanomaterials, 2025, 15(17), 1335. 10.3390/nano15171335
Gao Q., Wang C. New insight into structure-property correlation of polyacrylonitrile precursor fibers and resultant carbon fibers. Journal of Polymer Research, 2022, 29(6), 233. 10.1007/s10965-022-03080-9
Ouyang X. 等. Research on the effect of sizing agent on the interface and compression performance of carbon fiber composites. Frontiers in Materials, 2024, 11, 1437104. 10.3389/fmats.2024.1437104
Dega C., Jadidinia A., Boukhili R. A Study on the Effect of an Oxidizing Atmosphere During the Recycling of CFRP by Pyrolysis. Fibers, 2025, 13(5), 58. 10.3390/fib13050058
Guo Y. 等. Stabilization temperature prediction in carbon fiber production using empirical mode decomposition and long short-term memory network. Journal of Cleaner Production, 2023, 429, 139345. 10.1016/j.jclepro.2023.139345
Prenzel T.M. 等. Bringing Light into the Dark—Overview of Environmental Impacts of Carbon Fiber Production and Potential Levers for Reduction. Polymers, 2024, 16(1), 12. 10.3390/polym16010012
Ahn H. 等. Microstructure Analysis of Drawing Effect and Mechanical Properties of Polyacrylonitrile Precursor Fiber According to Molecular Weight. Polymers, 2022, 14(13), 2625. 10.3390/polym14132625
东丽公司 TORAYCA T1100G 与 T1200 官方数据表及产品公告。
Hexcel 公司公开技术资料——横截面拉曼结果、氧化纤维密度窗口、IM10 数据表。
中复神鹰碳纤维股份有限公司 2026 年 3 月自愿性信息披露公告（SYT80 / T1200 级，百吨级制备）。
三菱化学 K13D2U 中间相沥青基碳纤维公开数据。
进藤昭男（Shindo Akio）PAN 基碳纤维专利，1959。

碳纳米管：结构、性能与制备

Iijima, S. (1991). Helical microtubules of graphitic carbon. Nature 354, 56–58. 10.1038/354056a0
Takakura 等 (2019). Strength of carbon nanotubes depends on their chemical structures. Nature Communications 10, 3040. 10.1038/s41467-019-10959-7
Bai 等 (2018). Carbon nanotube bundles with tensile strength over 80 GPa. Nature Nanotechnology 13, 589–595. 10.1038/s41565-018-0141-z
Bai 等 (2020). Super-durable ultralong carbon nanotubes. Science 369(6507), 1104.
张锦团队 (2024). Carbon nanotube fibers with dynamic strength up to 14 GPa. Science. 10.1126/science.adj1082
王健农课题组 (2026). Improvement of the tensile strength of carbon nanotube fibers to 12.5 GPa by fluidics-induced alignment and densification. Nature Communications. 10.1038/s41467-026-75150-1
魏飞团队 (2025). TiO₂ 纳米粒子范德华焊接用于碳纳米管连接. Advanced Materials. 10.1002/adma.202502638
张如范课题组 (2024). 浮游双金属催化剂可控制备 30 厘米级超长碳纳米管阵列. Advanced Materials 36(32). 10.1002/adma.202402257
张如范课题组 (2023). Synthesis of ultralong carbon nanotubes with ultrahigh yields. Nano Letters. 10.1021/acs.nanolett.2c03858
张永毅、李清文团队 (2025). 连续碳纳米管纤维的批量制备与比强度纪录. Nano Research. 10.26599/NR.2025.94907584
Wong, Sheehan & Lieber (1996). Nanobeam mechanics: elasticity and strength of nanorods. Nature 381, 678. 10.1038/381678a0
Fujii 等 (2005). Measuring the thermal conductivity of a single carbon nanotube. Physical Review Letters 95, 065502. 10.1103/PhysRevLett.95.065502
Paci 等 (2014). Shear and friction between carbon nanotubes in bundles and yarns. Nano Letters 14, 6138. 10.1021/nl502210r
手性工程与碳纳米管电子学综述 (2024). Nature Reviews. 10.1038/s44287-023-00011-8
(6,5) 单壁碳纳米管的高选择性生长 (2023). Nano Research. 10.1007/s12274-023-5930-5
Smalley 团队 (2004). 首例连续单壁碳纳米管纤维. Science. 10.1126/science.1101398
碳纳米管与壳聚糖协同改性碳纤维复合材料 (2023). Polymers 15(9), 2147. 10.3390/polym15092147

太空电梯缆索材料与强度门槛

国际太空电梯联盟（ISEC）缆索材料专题 — 三大候选材料与石墨烯超层压体路线。
Edwards, B. C. NASA NIAC Phase II 报告 The Space Elevator。
Shelef, A. The Space Elevator Feasibility Condition。
Spaceward Foundation Strong Tether Challenge Handbook；NASA Federal Register, 2011-07-14。
